电解水制氢原理
目前,随着技术发展,电解水制氢在可再生能源储能等领域的应用前景备受关注,比如利用风电、光电等多余电能进行电解水制氢,实现能源的储存和灵活利用。

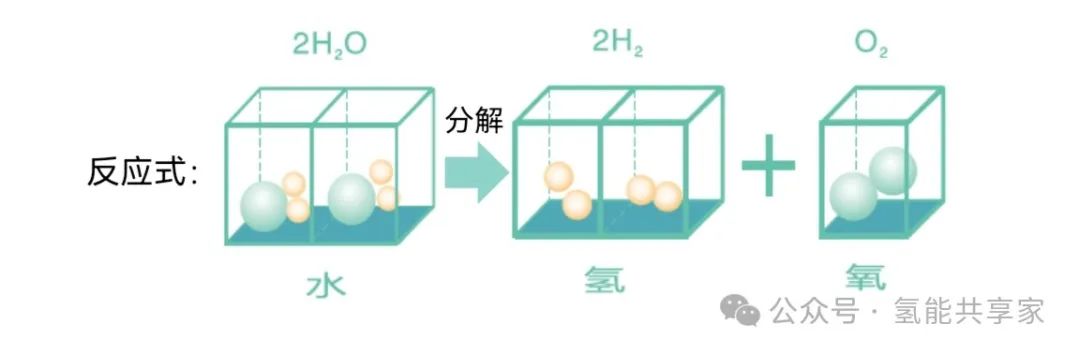

把水变成氢气和氧气,不可以自发进行,需要从外部输入能量,这种能量形式可以是光、热、电等。

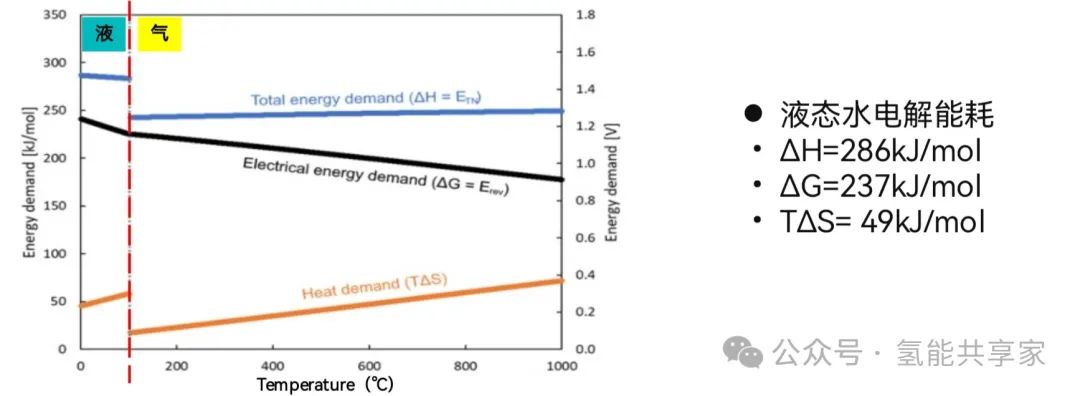

由于水的分解反应是氢气燃烧反应的逆反应,因此水分解的能耗等于氢气的燃烧热(∆H),由此可知,标准状态下(101kPa、298k),1mol液态水的理论分解能耗为286KJ。
∆H=∆G+T∆S:∆H为水电解所需输入的外部能量,该能量一部分用于电解,一部分用于产热。
∆G:∆G为Gibbs自由能变,指化学反应中输入的能量做有用功的部分,是水电解消耗的电能,用于克服可逆电动势。因为水电解产生的H+、OH-分别吸附在阴极和阳极上,构成了氢氧原电池,产生的电位差与外加电压方向相反,即可逆电动势。
∆S:∆S为熵变,T∆S指化学反应中输入的能量做无用功的部分,是水电解消耗的热能,用于维持水电解反应温度,因为水分解是吸热反应,有热能损耗,该损耗可从周围环境中提取或由电解的过程热供给。

因此,根据热力学理论,标准状态下1mol液态水电解的理论能耗中,除237KJ电功耗之外,还需要消耗吸收49KJ热量,并且能耗会随着水的状态、温度、压力的变化而改变。
电解的本质:电能推动电解质溶液中的水分子在电极上发生电化学反应,生成氢气与氧气。
理论电量:根据法拉第定律,电极反应产物的质量与通入的电量成正比,制取1Nm3氢气和0.5Nm3氧气需要的电量为2390Ah,即1mol氢和0.5mol氧的理论电量为53.6Ah。
所以,使电量顺利通过电解液是水电解的关键条件!

电压要求:要进行电解,必须在一对电极上加上一定的直流电压,使电流流过电解槽。

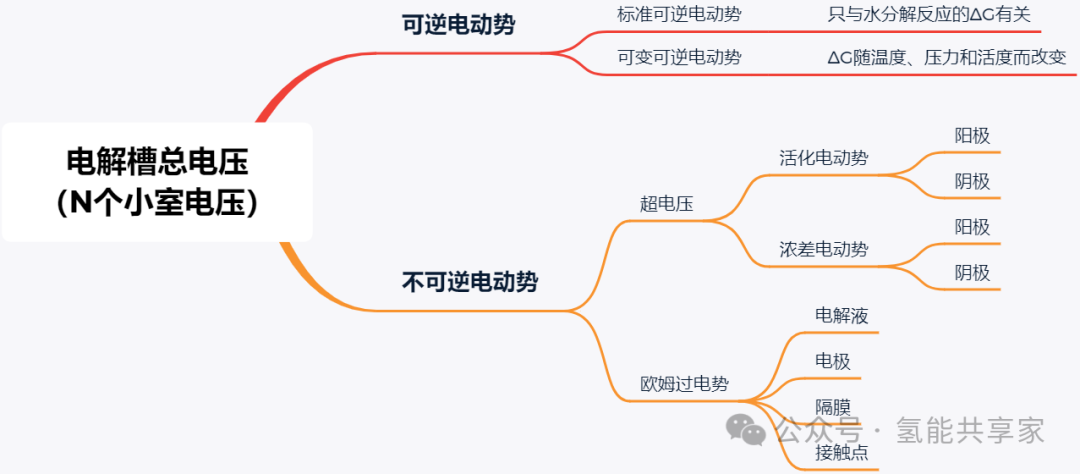

U=E + IR + ηH + ηO(操作电压=水的理论分解电压+电解电流x电解总电阻+氢超电压+氧超电压)。
总电阻电压IR(欧姆损失)由V液、V隔、V极、V接共同组成,当电解材料良好时,操作正常时,后3项影响很小,所以,操作电压主要包括理论分解电压、超电压和电解液电压损失。极间电压或小室电压,一般为1.8~2.5V。
理论分解电压:不计任何损耗,只考虑水的自由能变化(电功),该电压用于克服电解产生的可逆电动势电解水的理论分解电压是1.23V。不过在实际操作中,由于电极极化、溶液电阻等因素,实际分解电压往往大于理论分解电压。
实际分解电压:一般在1.8 - 2.0V左右。
超电压:电流通过电极时产生极化现象,使电极电位偏离平衡值,此偏离值即为超电压。
产生原因:(1)浓差极化:电极过程某些步骤迟缓,使电极表面附近的反应物离子浓度低于电解液中的浓度,电极电位偏离平衡电位。高电流密度下容易出现,但实际电解温度较高且循环,所以可忽略不计。(2)活化极化:参加电极反应的某些粒子缺少活化能来完成电子转移,使阳极上氧化反应难以释放电子,阴极上还原反应难以吸收电子,电极电位偏离平衡电位。低电流密度下容易出现。
超电压大小:与电极材料及表面、电流密度(正作用)以及电解液性质、温度和浓度有关(反作用)。
电解水制氢时,电解液中的电压损耗是一个重要因素。
电解液电阻是产生电压损耗的主要原因。根据欧姆定律,电压损耗(ΔU)等于电流(I)与电解液电阻(R)的乘积,即ΔU = IR。

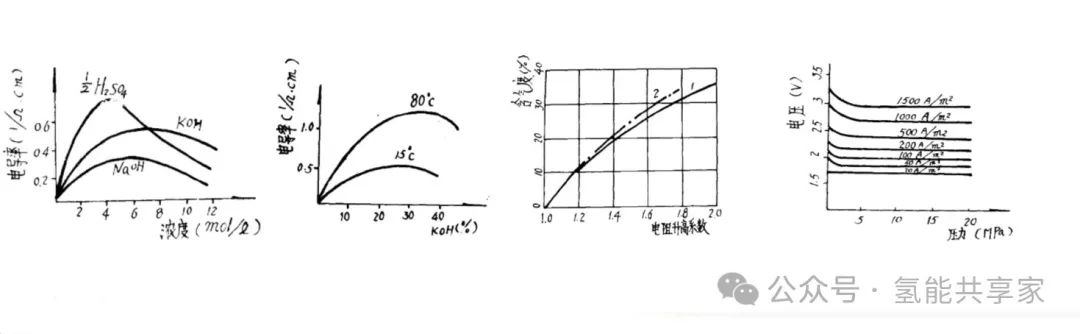

电解液的电阻受多种因素的影响。首先是电解液的种类和浓度。例如,在碱性电解液中,氢氧化钾(KOH)浓度的变化会改变电解液的导电性。一般而言,浓度越高,离子数量越多,导电性越好,电阻越小,电压损耗也会相应降低。但是过高的浓度可能会导致其他问题,如腐蚀电极等。
其次是温度。温度升高,电解液中离子的运动速度加快,离子迁移率增加,使得电解液的电阻减小。例如,当温度从20℃升高到80℃时,氢氧化钾电解液的电阻会显著降低,从而减少电压损耗。
另外,电解池的几何结构也会影响电压损耗。电极间距越大,离子传输的距离越长,电解液的电阻就越大,电压损耗也就越大。同时,电解池的形状、电极的大小和排列方式等也会对电解液的电阻产生一定的影响。

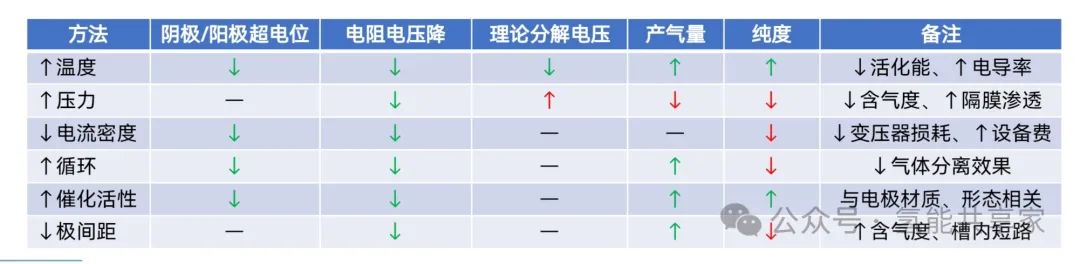

降低操作电压的方法总结,主要三个方面:①阴极超电位;②阳极超电位;③电阻电压降。低电密下,超电压是主因,高电密下,电阻电压降为主因。
1、提高操作温度。减小电解液本身电阻,降低活化超电压,降低理论分解电压。但要兼顾腐蚀问题。
2、提高操作压力。减小电解液含气度,从而减小实际电阻,但会引起理论分解电压上升(相对小)。
3、降低电流密度。减小超电压,减小电阻电压降。但与提高电密减小设备费,与提高操作温度相悖。
4、加大循环速度。减小含气度,减小浓差极化,使温度分布均匀以降低电阻率。但过高作用不显著。
5、提高催化活性。降低活化超电压,减小电阻电压降。主要取决于材料性质和表面形态。
6、减小极间距离。减小电阻电压降。但要考虑含气度上升,以及槽内短路打火。

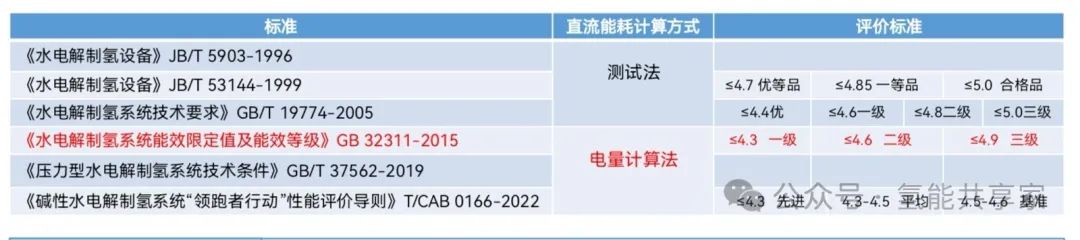

不同标准对电解槽能耗的计算方法和评价分级不一样,现阶段仍以GB 32311-2015为主。

GB 32311-2015测试条件:
5.1制氢系统单位能耗保留一位小数,能效值为整数。
5.2测试在额定工况下进行,即运行直流电流密度2000A/m2±50A/m2,工作温度90℃±2℃,工作压力为0.8MPa-5.0MPa。
5.8根据测得的直流电压值,电解槽的小室数,按附录B计算出电解槽平均小室电压及单位直流能耗。
所以,讨论电解槽的能耗,必须指明计算方法、测试条件(T、P、电密)以及评价标准。

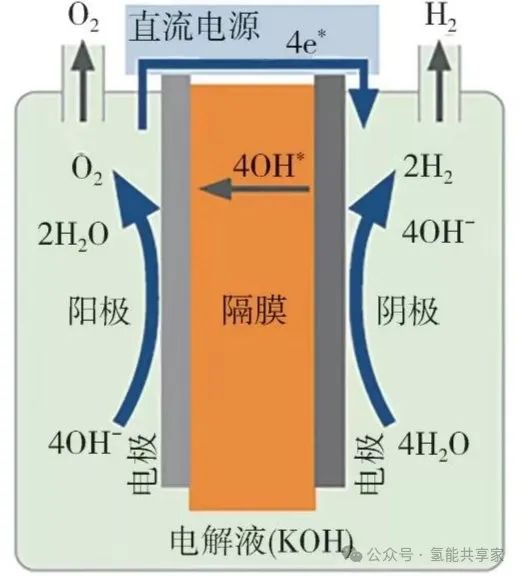

宏观过程:纯水电离度极小,[H+]和[OH-]很低,加入强电解质KOH后,水溶液中增加了大量的K+和OH-。通电前,离子仅作无序移动;通电后,在电场推动下离子改为定向移动。

两个电极半反应
(1)HER:电解液中H2O与K+结合成有极性方向的水合钾离子一同迁向阴极,在阴极H2O得电子生成氢气和OH-,K+则仍留在溶液中。
阴极反应式:4e- +4H₂O = 2H₂↑ + 4OH-
(2)OER:电解液中的OH-在电场和氢氧侧浓度差的作用下穿过隔膜到达阳极,在阳极放出电子生成O2和H2O。
阳极反应式:4OH- = 2H₂O + O₂↑ + 4e-
电解质:在电解过程中,实际上是水被电解产生氢气和氧气,加入的KOH不会被消耗,只起到增强导电、运载电荷的作用。
微观过程:电极上氢、氧析出过程还包含有一连串的连续步骤(阶段),目前尚无统一机理。
HER基元步骤,一般可能是:
(0)水分子向阴极表面迁移;
(1)吸附在催化剂表面的水分子结合e-被还原产生Hads和OH-
(2)2个Hads结合生成1个H2
(3)Hads与另1个e-结合生成1个H2和OH-
OER基元步骤(更为复杂),普遍认为如下:
(0)OH-向阳极表面迁移;
(1)吸附在催化剂表面的OH- 放出e-产生OHads
(2)1个OHads与另1个OH-结合放出e-产生1个Oads和H2O
(3)2个Oads结合生成1个O2
(4)1个Oads与OH- 结合放出e-产生1个OOHads
(5)1个OHads与OH- 结合放出e-生成1个O2和H2O
HER和OER都包括电极表面反应物吸附、电子转移、产物脱附过程。
